ロータス・エリーゼの小さなボディを見ると、「余計なものを外したから軽いのかな」と思いませんか？それだけでは、この車の面白さを半分しか説明できません。
1995年に発表され、1996年から生産されたエリーゼは、アルミの部材を接着して骨格を作りました。外から見えるボディの下に、作り方そのものを変える工夫が隠れています。
今回は初期型を中心に、材料、部品の断面、接合という三つの順番で見ていきます。後年の高出力モデルと数字を混ぜずに読むと、118bhpから始まった小さなスポーツカーの狙いが見えてきます。
外側のボディと、車を支える骨格は別なんです
緑色の外装を外したら、何が残る？

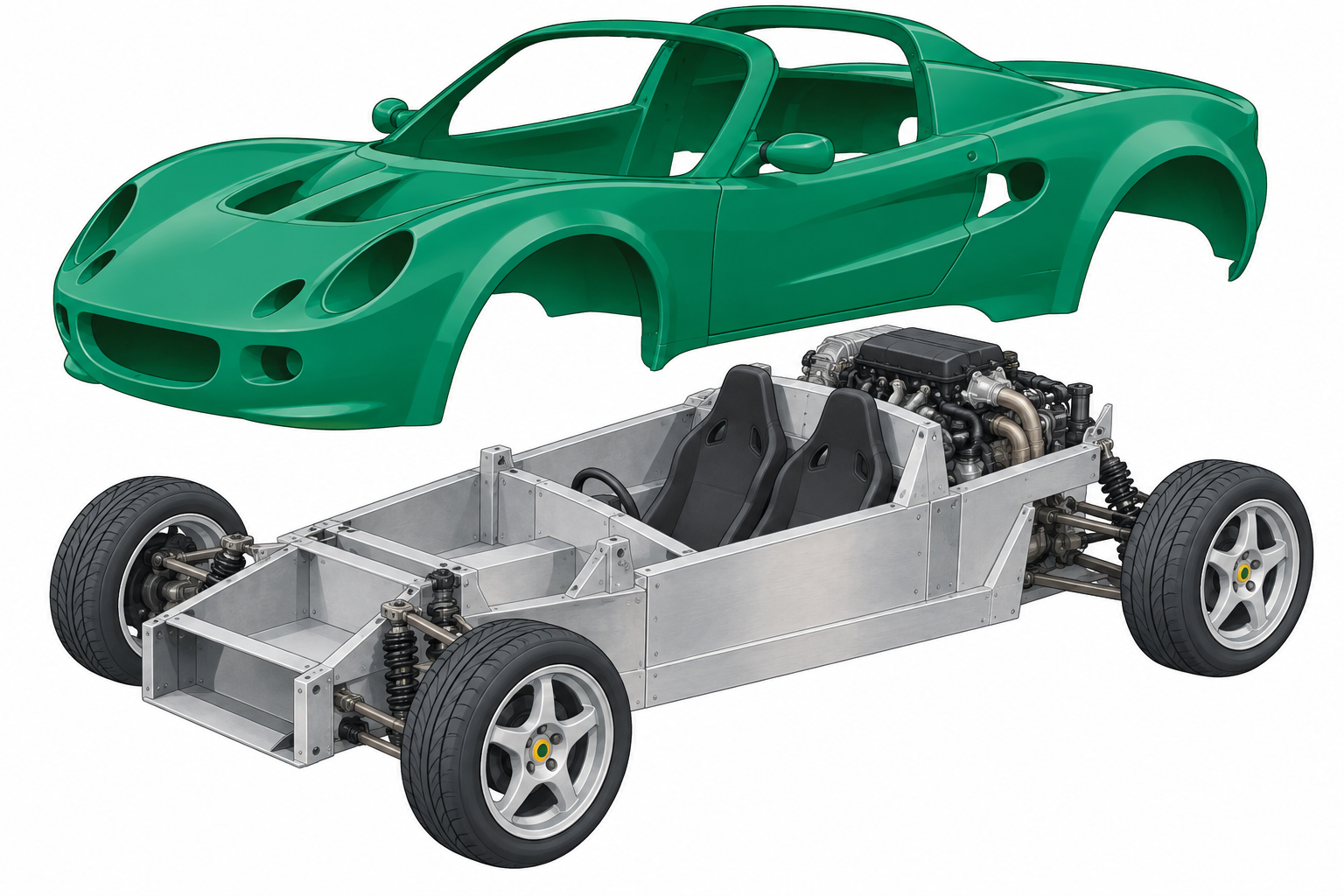

エリーゼは、アルミのシャシーに繊維強化樹脂の外装を組み合わせた車です。シャシーは車の土台となる構造で、乗員や足回り、機械の位置関係を支えます。
外装の曲線を作る仕事と、力を受ける骨格を作る仕事を分けて考えると、見た目と材料の関係が分かりやすくなります。ボディが滑らかに丸いから、内部の骨格も同じ曲面になっているとは限りません。
たとえば横から見たドア周辺と、上から見た乗員の入る場所を比べてみましょう。外装は一台の車として形をまとめていますが、中央の構造は座席を囲む箱のようなまとまりになります。
見るポイント
「車体がアルミ」という言葉を見たら、外板の話なのか、骨格の話なのかを確認しましょう。エリーゼでは、この区別が理解の入口になります。
68kgは、一台まるごとの重さではありません
欧州アルミニウム協会の技術資料は、エリーゼのアルミシャシーの重量を68kgと記しています。これはエンジン、タイヤ、外装、乗員を含めた車両全体の重量ではありません。
軽量車の記事では、骨格の重量と完成した車の重量が近い場所に書かれることがあります。数字だけを拾うと、まったく違うものを比較してしまいますね。
シャシーの重さを比べるなら、比較相手も同じ範囲の構造である必要があります。車両重量を比べるなら、装備や計測条件までそろえる。まず何を量った数字なのかを確認するほうが、大小だけを見比べるより確実です。
アルミを選ぶだけでは足りない。断面を見ると面白い！
押出材は、同じ断面が続く部品
初期エリーゼの特徴は、アルミの押出材を使った骨格です。押出とは、材料を型から押し出して、一定の断面を持つ長い部材を作る方法です。

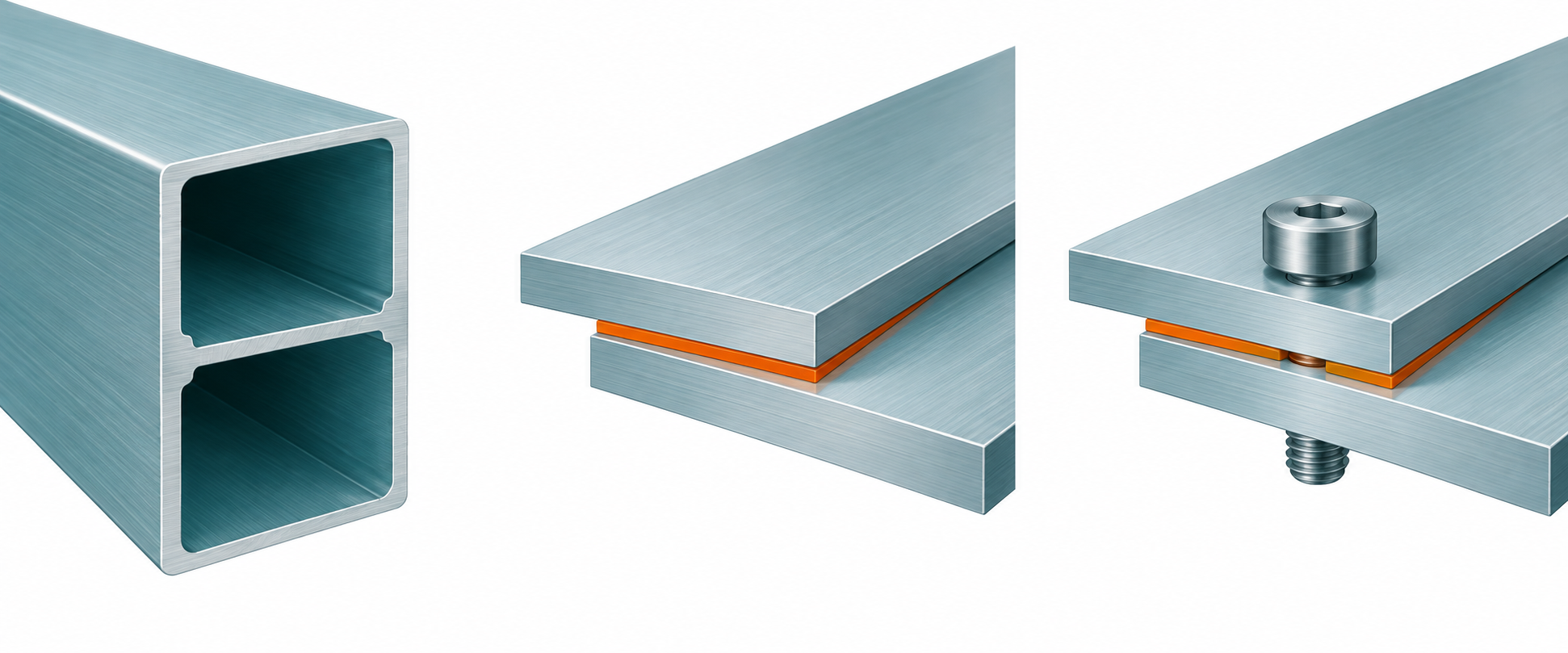

板を曲げて作る部品と違い、中に空間や仕切りを持つ断面も設計できます。図の四角い中空部材は、この考え方を説明するための例で、実際のエリーゼの全部品が同じ四角形という意味ではありません。
身近な例なら、紙一枚は曲がりやすくても、折って箱状にすると扱いやすくなりますよね。車の部品では材料も荷重も違いますが、形が曲がりにくさに関わるという点はイメージしやすいと思います。
大切なのは「金属をたくさん使う」ことと「必要な方向へ力を受けられる形にする」ことを分けること。中身を全部埋めなくても、断面の配置によって働きを持たせる設計があります。
軽さと、たわみにくさは違うもの
軽い部品が、必ず十分なたわみにくさを持つとは限りません。逆に、厚く重くすれば、それだけで車として最適になるわけでもありません。
骨格には、乗員を収める空間、足回りの取り付け、機械との接続が必要です。一つの部材だけを軽くしても、周りを大幅に補強しなければならないなら、全体では狙いから離れてしまいます。
エリーゼを読むときは、材料名に加えて、断面がどう続き、どこで隣の部材につながるかを見てみてください。単品の軽さから、一台の構造へ視点が広がります。
| 見るところ | 確かめたい問い |
|---|---|
| 材料 | 骨格と外装は何で作る？ |
| 断面 | どんな形で力を受ける？ |
| 接合 | どの面で、どうつなぐ？ |
接着剤で車を作る？鍵は「貼る面」の設計です
家庭の接着と同じ感覚では、分かりにくい
エリーゼの接合は、構造用のエポキシ接着剤を用いるものです。机の上で、たまたま合う面に接着剤を付ける工作とは違い、接合する部分の形や表面の処理も設計に含まれています。
欧州アルミニウム協会の資料は、接着する広い平面、接着剤の層を保つための隙間、アルミ表面の前処理を説明しています。接着剤の種類だけで成立する仕組みではないのです。
たとえば図の二つの部材は、端と端を点のように付けるのではなく、面を重ねています。図を見ながら「どこに接着剤が入るのか」を追うと、見えない接合部にも寸法や形の役割があると分かります。
接着剤を多く盛ればよい、という話でもありません。必要な厚さや表面の条件を管理することまで含めて、製造の工程になります。
ねじも使う。接着か金具か、二者択一ではない
同じ技術資料では、接着とねじを組み合わせる構成が示されています。接着式という名前から、機械的な留め具が一切ないと想像すると、実際の説明とずれてしまいます。
つなぐ方法を一つだけ選ぶのではなく、それぞれに役割を持たせる。この見方は、エリーゼ以外の車体構造を読むときにも役立ちます。
注意
ここで紹介しているのは設計と製造の考え方です。市販の接着剤で損傷部を直せるという意味ではありません。実車の修理判断には、車両と損傷に合うメーカーの手順が必要です。
118bhpのエンジンを、どこに置いたのでしょう？
初期型は、座席の後ろに横置き
登場時のエリーゼは1.8リッターエンジンと5速変速機を備え、エンジンを運転席の後ろに横向きで配置しました。公式の回顧資料が示す出力は118bhpです。
ミッドシップは、エンジンを前後の車軸の間に置く配置を指します。単に車の後端に置くこととは区別して考えましょう。図では乗員の後ろに機械があることに注目してください。
外装の小ささだけでなく、乗員と機械の位置をセットで見ると、荷物や座席を広く取る車とは違う優先順位が伝わってきます。二人の乗員と駆動系を、どう一つの小さな車に収めるかという設計です。
馬力だけで比べると、軽量車の狙いを見落とす
同じ出力でも、動かす重量が違えば条件は変わります。そこで比較の補助になるのが、重量を出力で割る見方です。
例として、750kg・120馬力なら一馬力当たり6.25kg、1,200kg・120馬力なら10kgになります。これは計算方法を説明する仮の二台で、エリーゼの特定年式の実測値ではありません。
この計算だけで加速時間を決めることはできません。タイヤ、ギア比、空気抵抗なども関わるからです。それでも「馬力が同じなら性能も同じ」と考えないための入口にはなります。
エリーゼの特徴を説明するなら、出力の数字を強調するだけでなく、構造を軽くする工夫と合わせて読むほうが、車の狙いに近づけます。
1995年と1996年、どちらがエリーゼの始まり？
発表された年と、作られ始めた年を分けよう

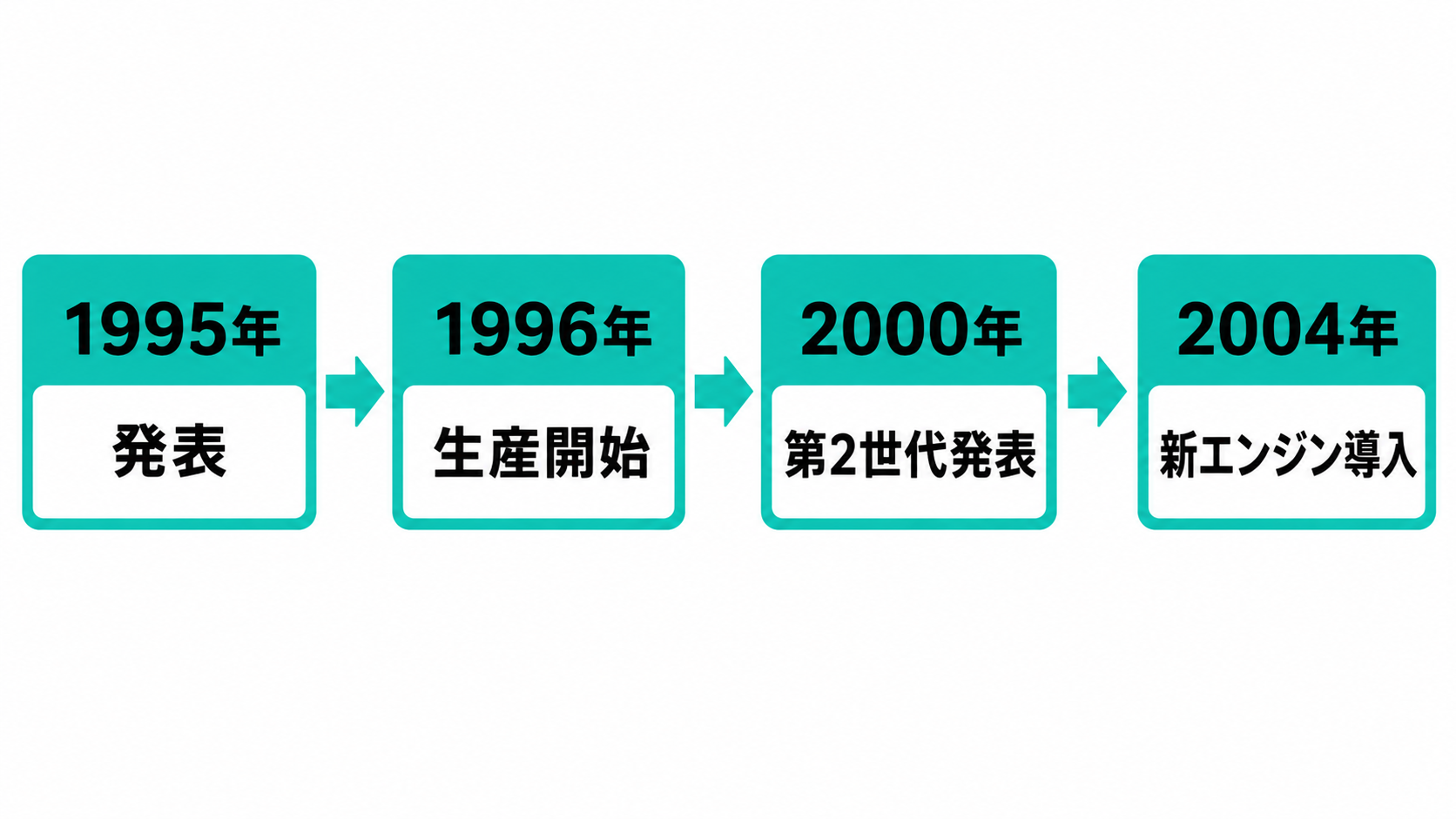

公式資料は公開発表を1995年9月12日のフランクフルト・モーターショー、生産開始を1996年と整理しています。二つの年が出てきても、どちらか一方が間違いとは限りません。
新しい車を見せる日と、顧客向けの車を生産する時期は別です。年式の話をするときも、発表年、モデル年、個々の車の登録年を同じ意味で扱わないようにしたいですね。
第2世代は2000年10月に発表され、2004年には新しいエンジンを採用した仕様が登場しました。長い生産期間の中で、外装も駆動系も変わっています。
もう一つ混同しやすいのが、加速の測定区間です。公式の車種回顧は初期モデルの0〜100km/hを5.9秒と紹介し、歴史年表は0〜60mphを5.8秒と記しています。60mphは約96.6km/hなので、同じ区間の記録ではありません。
数字が近くても、終点の速度と単位を一緒に読む必要があります。表に比較値を並べる際も、0〜100km/hと0〜60mphを同じ欄の共通条件として扱わないようにしましょう。
後年の数字を、丸い初期型に当てはめないで
検索すると、スーパーチャージャー付きの車や、2021年の最終仕様の情報も一緒に見つかります。エリーゼという名前が同じでも、出力や変速機、装備をそのまま初期型の説明に使うことはできません。
資料を読む順番は、まず世代と年、次にエンジンと仕様名、最後に販売地域です。気になる一台を調べるなら、その車の条件に合う資料へ進みましょう。
Lotus Carsの公式動画は、2020年のヘリテージ・エディションを紹介しています。今回扱う1996年の初期仕様とは区別し、後年の外観とカラーリングを見る参考として楽しんでください。
次に写真を見るときは、外装の曲線だけでなく、その下にあるアルミの骨格も思い浮かべてみてください。軽さを一つの重量表示で終わらせず、作り方から読む楽しみが広がります。
