初代NSXの吸気にはもう一つ仕掛けがあった|VTECと共鳴チャンバーは何が違う?

吸気室をシャッターで分けたりつないだりする概念図 車
当サイト制作(生成AI使用)。吸気室の連通だけを示す概念図。実車の形状・配置・配管は再現していません。

初代NSXのエンジンと聞けば、まずVTECを思い浮かべる方も多いでしょう。でも、1990年に登場した3リッターV6には、空気を取り込む側にも面白い仕掛けがあります。「共鳴チャンバー容量切換えインテークマニホールド」です。

長い名前ですが、要点は二つ。VTECはエンジンのバルブの動きを切り換え、共鳴チャンバーは吸気側の空間を切り換えます。 同じ部品の別名ではありません。Hondaの1990年資料を読みながら、空気がシリンダーに入るまでをたどってみましょう。

VTECが変えるのはバルブの開き方

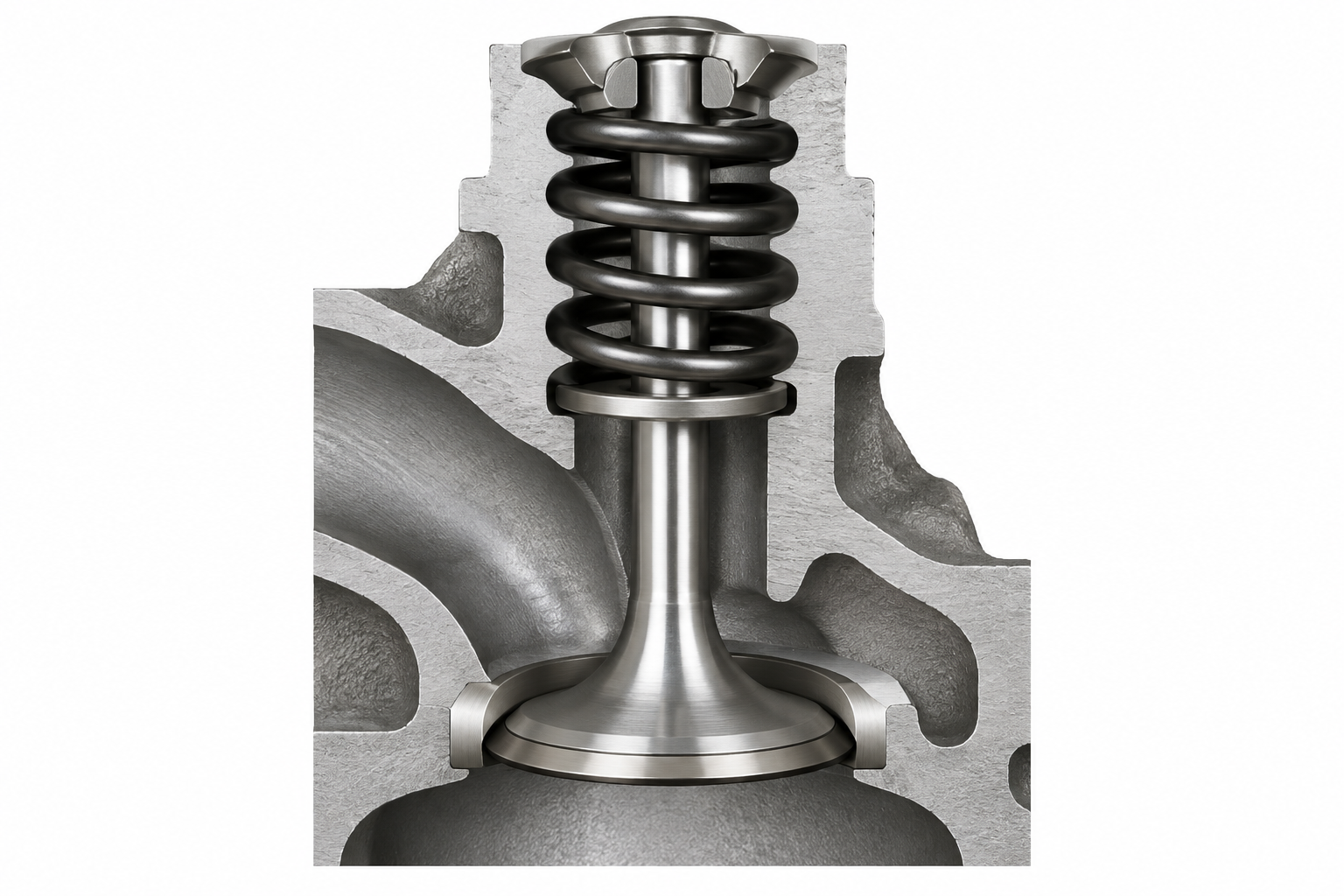

吸気バルブとばね、バルブシートの一般的な位置関係を示す断面のイメージ
イラスト:当サイト制作(生成AI使用)。一般的なバルブの概念図で、特定車種の実物再現ではありません。 参考:メーカー・開発資料

エンジンは吸気バルブを開いて空気を取り込み、燃焼後には排気バルブを開いてガスを外に出します。バルブを押すのは、回転するカムと、それに動かされるロッカーアームです。

低い回転数で扱いやすくする開き方と、高い回転数でたくさん吸排気する開き方は同じではありません。初代NSXのVTECは、異なる形のカムを用意し、油圧ピストンでロッカーアームを連結して、バルブの開く時期や開く量を切り換えます。

カムが丸ごと交換されるわけではありません。並んでいるカムのうち、どれの動きでバルブを押すかが変わります。

Hondaは切り換え制御について、回転数だけでなくエンジン負荷や車速なども検出すると説明しています。「ある回転数を超えれば必ず同じ瞬間に切り換わる」と単純化しないほうがよさそうです。

切り換えを部品に近づいて見る

低・中回転用と高回転用では、カムの山の形が異なります。形が違えば、バルブを押し始める時期や、どれだけ押し下げるかも変わります。

高回転側に切り換えるときは、油圧で動くピストンがロッカーアームを連結します。Hondaは、カムの位置によってアーム内の穴がそろう瞬間にピストンが入る構造を説明しています。電子制御が運転状態を判断し、油圧の力で機械部品をつなぐ。電気だけ、あるいは油圧だけでバルブを直接開く説明とは違います。

5速MT車の資料には、吸気側のバルブリフトについて低・中速側の二つを8.3mmと8.7mm、高速側を10.2mmと記載しています。数値から分かるのは、同じ吸気バルブでも使うカムによって開く量が変わること。これらを全世代・全仕様のNSXに共通する値とはしないでください。

吸気の「波」は、空気がそのまま押し戻されること?

共鳴チャンバーの間のシャッターが閉じた状態と開いた状態を比較する概念図
イラスト:当サイト制作(生成AI使用)。二つのチャンバーの独立と連通だけを簡略化。実物の形状・寸法・気筒への接続は再現しない。 参考:メーカー・開発資料

共鳴の話で混乱しやすいのが、「空気の流れ」と「圧力の波」の違いです。吸気バルブが開いたり閉じたりすると、通路の中の空気の圧力が変化し、その変化が波として伝わります。水面に落ちた小石を思い浮かべると、波の広がりと水そのものの移動が別のものだと考えやすいでしょう。ただし実際の吸気は空気の流れと圧力波が重なるため、水面の例はあくまでイメージです。

Hondaの資料で注目したいのは、一つ前の気筒の吸気行程で生じた圧力波を、次の気筒で利用するという説明です。吸気バルブが閉じる直前に、入口側の圧力を高められれば、気筒に入る空気の量を増やす助けになります。圧力波が届く時期と、次のバルブが開く時期の関係が重要なのです。

このタイミングは、エンジンの回転数が変われば変化します。回転が速くなるほど、次の吸気までの間隔は短くなります。同じ空間を使い続けて、低回転から高回転まで常に同じように効果を得るのは簡単ではありません。

なぜ3気筒ずつ分けるの?

1990年のHonda資料は、共鳴効果を効率よく使う条件として、吸気バルブが開いている時間帯が重ならず、連続することを挙げています。そこでV6の前後バンクを、それぞれ3気筒ずつの独立した吸気チャンバーに分けました。

チャンバーは空気をためておく吸気側の空間です。二つに分けるのは、単に見た目を左右対称にするためではなく、各気筒の吸気と圧力波の関係を利用するため。吸気の音や流れには、気筒の並び方まで関係しているのです。

6気筒全部で一つの空間を使うのではなく、3気筒ずつに分けて考える。資料を読むときは、そこから追うと分かりやすくなります。

開いた後に使う「慣性」とは

約4,800回転は、吸気チャンバー内のシャッターを開く説明に出てくる値です。VTECの切り換え回転数を示したものではありません。

Hondaは、約4,800回転からシャッターバルブを開き、吸気側の容量を変えることで高速域では慣性効果が働くと説明しています。流れている空気は、急に速度を変えられるわけではありません。その流れの勢いも利用して、気筒へ空気を送り込む助けにするという考え方です。

低・中回転では共鳴効果、高回転では慣性効果。これはHonda資料が、それぞれの領域で重視した働きを説明したものです。ある回転数を境に片方の現象が完全に消え、もう片方だけに入れ替わるとまでは読み取れません。

また、チャンバー内部のシャッターは、燃焼室の入口にある吸気バルブとは別の部品です。シャッターは吸気側の空間を切り換え、吸気バルブは気筒への入口を開閉します。両方を「バルブ」と呼ぶため、図を見るときは場所から区別しましょう。

280馬力と265馬力、どちらも初代NSX

1990年発売時・国内向けの主要諸元
仕様最高出力車両重量
5速MT280PS/7,300rpm1,350kg
4速AT265PS/6,800rpm1,390kg

1990年の主要諸元表を見ると、5速MT車は280PS/7,300rpm、4速AT車は265PS/6,800rpm。どちらもC30A型の自然吸気V6ですが、最高出力の数字は同じではありません。車両重量も資料上はMT車1,350kg、AT車1,390kgです。

「初代NSXは280馬力」と見たときは、1990年の5速MT車の数値かどうかを確かめましょう。

カタログの最高出力は、特定の回転数で測定した数値です。低速での扱いやすさや実際の加速感を、その数字一つだけで決めることはできません。ここで比較したのは発売当時の国内向け諸元であり、後年の改良車、海外向け仕様、現在の改造車を含む比較ではありません。

吸気チャンバーの約4,800回転と、最高出力の7,300回転は、何が起きる数字なのかが違います。単位だけでなく、数字の説明も一緒に読むのが大切です。

中古車や整備資料で見るときの注意点

実車のエンジンルームには、センサーや配線、吸気ダクトなど多くの部品が収まっています。この記事の図は、シャッターが二つの空間を分ける・つなぐ関係に絞った概念図です。実物の流路、内部の大きさや接続位置まで再現した図ではありません。

年式が進めばエンジンの仕様も変わり、中古車では吸気系が交換されていることもあります。現車を調べる際は型式・年式・変速機を確認し、部品番号や整備履歴を資料と照らし合わせてください。症状から特定の故障を断定するための記事ではありません。

資料のどこを見ればよい?

Hondaのエンジン概要には、3.0LのV6を選んだ理由と、VTEC・共鳴チャンバーを組み合わせた狙いが書かれています。構造と作動を知りたいときは「VTECの構造と効果」「共鳴チャンバー容量切換え」のページ、出力や重量を確認したいときは主要諸元表を開くと、情報を探しやすくなります。

資料の図では、シャッターを閉じた状態と開いた状態が並べられています。まず二つの吸気室がどこで分かれ、どこでつながるのかを見てから本文に戻ると、バルブが一つ増えた話ではなく、吸気空間の使い方を変える話だとつかめます。

数値を引用するときは、数字に付いた注記も重要です。Hondaの1990年資料には5速車に限った値があります。別のページにあるMT・ATの一覧と照らし合わせると、何が両車共通で、何が特定の仕様の値なのかを判断できます。

このエンジンが面白いのは、大きな数字を一つだけ取り出すより、空気の通路とバルブの動きを別々に見てから、最後に組み合わせるとき。高回転を目指す一方、日常で使う回転域にも目を向けた設計の意図が、当時の説明から読み取れます。
